Przekładnie PRO-GEAR

seria Q

seria X

seria K&R

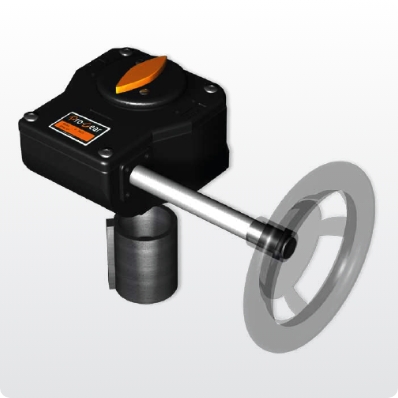

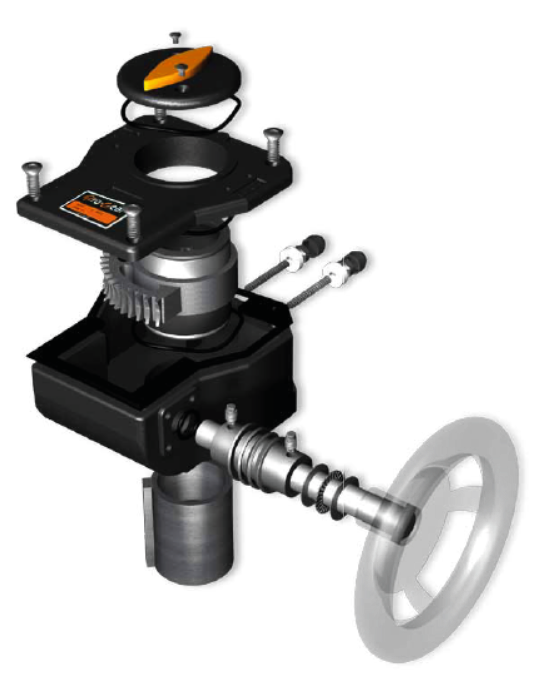

seria Q

ćwierćobrotowe przekładnie ślimakowe do zaworów kulowych, motylkowych (przepustnic)
korpus żeliwny lub kwasoodporny
mechaniczny wskaźnik położenia
wymienne gniazda (wspólne z przekładniami serii X)
regulowane zderzaki mechaniczne
blokada kłódką (opcja)
wersja do zabudowy podziemnej (opcja)
wersja do awaryjnego przesterowania siłowników pneumatycznych (opcja)
koło łańcuchowe (opcja)
stopień ochrony IP68
T = - 25°C do +110°C (opcja -40°C)

typ	przełożenie	moment obr. (Nm)	waga (kg)
Q200S	40 : 1	200	2
Q400S	44 : 1	400	4
Q800S	40 : 1	800	8
Q1500S	42 : 1	1500	14
Q2000S	48 : 1	2000	15
Q3000S	62 : 1	3000	23
Q4000S	72 : 1	4000	32
Q6500S	267 : 1	6500	38
Q12000S	267 : 1	12000	57
Q16000S	648 : 1	16000	63
Q24000S	720 : 1	24000	192
Q32000S	960 : 1	32000	195
Q50000S	960 : 1	50000	352
Q70000S	1280 : 1	70000	352

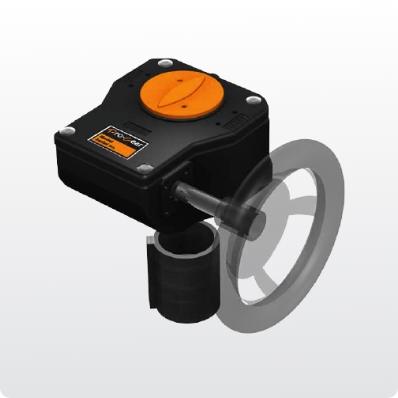

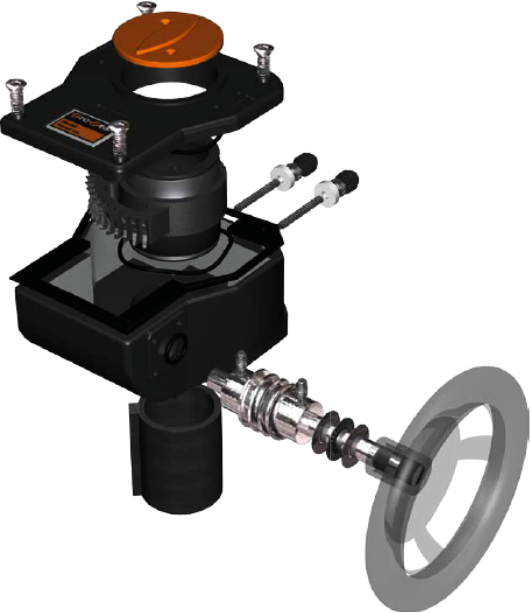

seria X

ćwierćobrotowe przekładnie ślimakowe do zaworów kulowych, motylkowych (przepustnic)
korpus aluminiowy malowany proszkowo
mechaniczny wskaźnik położenia
wymienne gniazda (wspólne z przekładniami serii Q)
stopień ochrony IP67
T=-25°C do +110°C

typ	przełożenie	moment obr. (Nm)	waga (kg)
X21	40 : 1	200	0.93
X41	44 : 1	400	1.62
X61	34 : 1	600	2.76

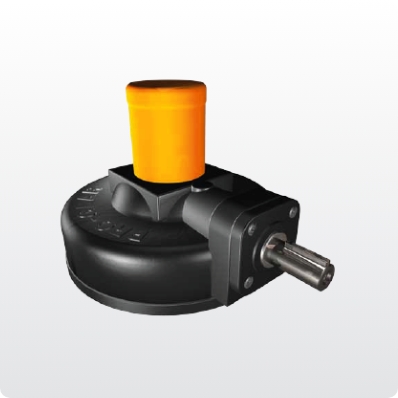

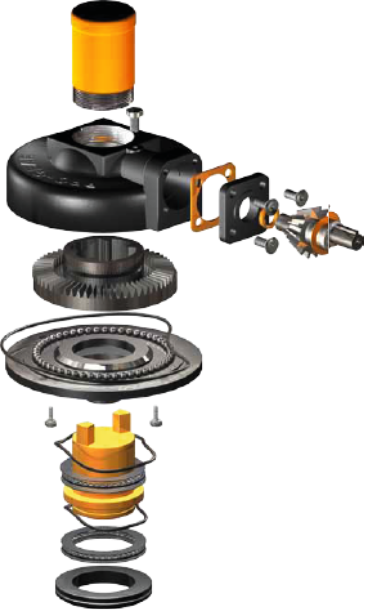

seria K&R

wieloobrotowe przekładnie stożkowe do zasuw, zastawek, zaworów grzybkowych
wersja kątowa (K) i równoległa (R)
korpus żeliwny z powłoką poliuretanową
dla trzpienia wznoszącego i niewznoszącego
górna osłona trzpienia
stopień ochrony IP68
T=-25°C do +110°C

typ	przełożenie	moment obr. (Nm)	waga (kg)
K300	4 : 1	300	12
K500	4 : 1	500	15
K1000	4 : 1	1000	26
K2000	6 : 1	2000	37
R500	4 : 1	500	26
R1000	4 : 1	1000	42
R2000	6 : 1	2000	70
